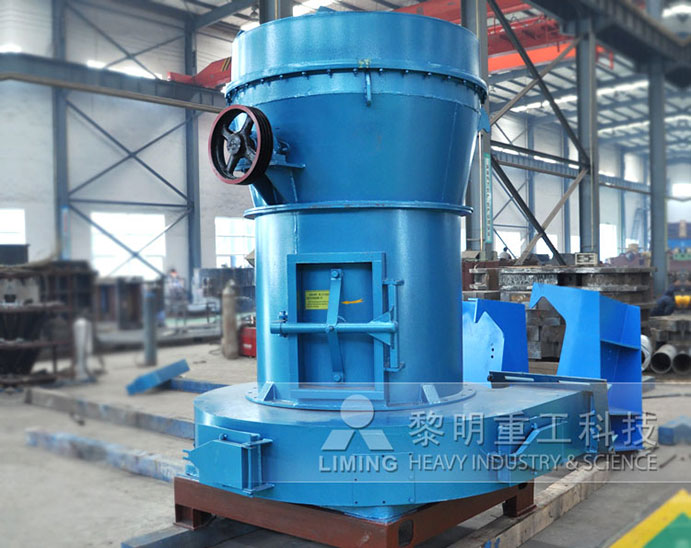

R型雷蒙磨粉機(擺式雷蒙磨)經過多年的實踐和不斷的改進，其結構已日臻完善。因為廣泛應用于冶金、建材、化工、礦山等領域內礦產品物料的粉磨加工，適宜加工莫氏硬度七級以下，濕度在6%以下的各種非易燃易爆礦石，如石膏、滑石、方解石、石灰石、大理石、鉀長石、重晶石、白云石、花崗巖、高嶺土、麥飯石、鋁礬土、氧化鐵紅、鐵礦等，成品細度在613微米~44微米（0.613毫米-0.044毫米）之間，通過分析機及風機的共同作用，可滿足不同用戶的使用要求。
- 性能特點
- 工作原理
- 技術參數
-
1.整機為立體結構，占地面積小，系統性強，從原材料的粗加工到輸送到制粉及最后的包裝，可自成一個獨立的生產體系。
2.成品粉子細度均勻，通篩率99%，這是其它磨粉設備難以具備的。
3.機傳動裝置采用密閉齒輪箱和帶輪，傳動平穩，運行可靠。
4.雷蒙磨粉機的重要部件均采用更好鋼材，耐磨件均采用高性能耐磨材料，整機耐磨性能高，運行可靠。主機鏟刀架在運轉時始終處于與物料接觸，所以鏟刀架由上下二部份組成，下座磨損后拆卸連接螺栓可調換。
5.電氣系統采用集中控制，磨粉車間基本可實現無人作業，并且維修方便。
6.粉塵污染小、噪音低
7.采用電磁振動給料機給料均勻，易于調節，體積小，重量輕，省油省電，維護方便。
-
雷蒙磨主機工作過程是通過傳動裝置帶動中心軸轉動，軸的上端連接著梅花架，架上裝有磨輥裝置并形成擺動支點，其不僅國圍繞中心回轉，同時磨輥圍繞著磨環公轉的同時，磨輥本身因摩擦作用而自轉。梅花架下端裝有鏟刀系統，其位置處于磨輥下端，鏟刀與磨輥同轉過程中把物料鏟拋喂入磨輥環之間，形成墊料層，該料層受磨輥旋轉產生向外的離心力（即擠壓力）將物料碾碎，即由此而達到制粉的目的。
分析機通過調速電機并經二級減速帶動轉盤上的60片葉片旋轉，形成對粉子的分級作用。葉片轉速的快慢是按成品粉子料度大小進行調節。當如要獲得較細粒度粉子時，就必須提高葉片轉速，使葉片與粉子接觸增加，使不合要求的粉子被葉片拋向外壁與氣流脫離，粗粉子因自重力的作用落入磨室進行重磨，合格的成品粉子被葉片隨氣流吸入大旋風收集器內，氣流與粉子被分離后，粉子被收集。
雷蒙磨粉機的大旋風收集器對磨粉機的性能起到很重要的作用，當帶粉子氣流進入收集器時是高速旋轉狀態，待氣流與粉子分離后，氣流隨圓錐體壁收縮向中心移動至錐底時（自氣流自然長度）形成一個旋轉向上的氣流圓柱，這時粉子被分離掉落收集。由于向上旋轉核心呈負壓狀態，所以對收集器下端密封要求很高，必須對外界空氣嚴格隔開，否則被收集下的粉子會重新被核心氣流帶走，這直接影響整機的產量，因此收集器下端裝有鎖粉器，其作用是將外界正壓氣體與收集器負壓氣體隔開，這是一個相當重要的部件，如不裝鎖粉器或鎖粉器的舌板吻合密封不嚴就會造成不出粉或少出粉，嚴重影響整機產量。
另：雷蒙磨風選過程：物料研磨后，風機將風吹入主機殼內，吹起粉末，經置于研磨室上方的分析器進行分選，細度過粗的物料又落入研磨室重磨，細度合乎規格的隨風流進入旋風收集器，收集后經過粉管排出，即為成品。風量由大旋風收集器上端的回風管回入風機，風路是循環的，并且在負壓狀態下流動，循環風路的風量整加部分經風機于主機中間的廢氣管道排出，進入小旋風收集器。進行凈化處理。
